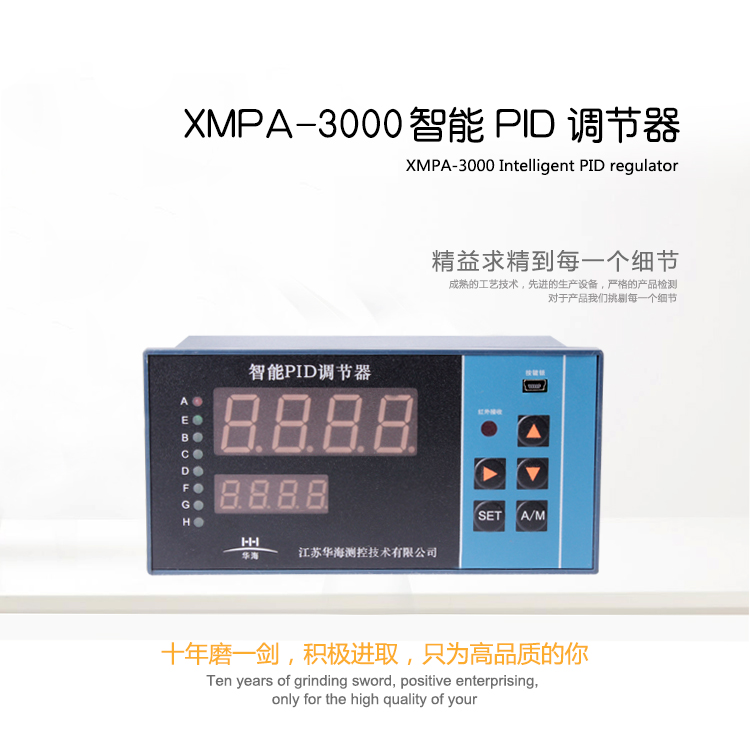

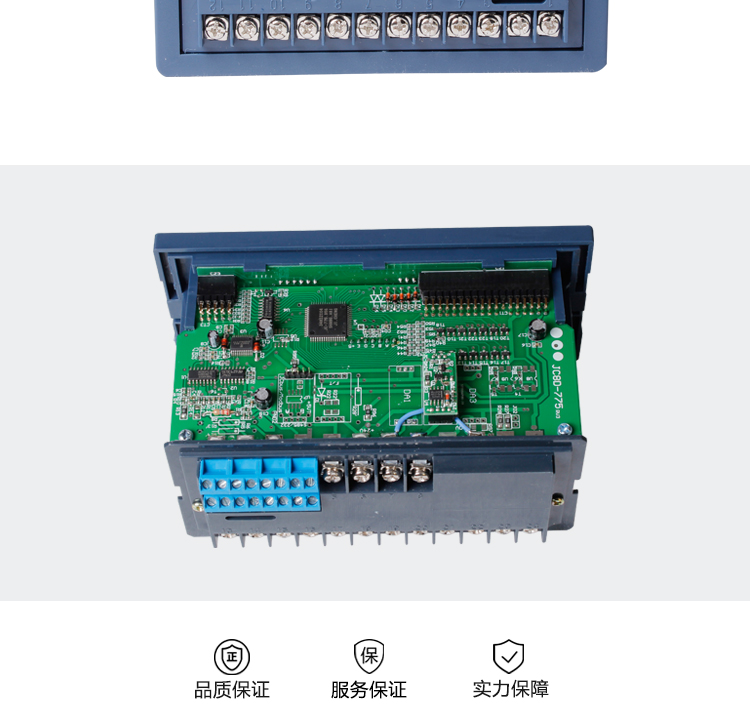

产品概述/product overview----------------------------------------------------------◆◆
|
欢迎您使用本公司生产的智能pid调节器。本仪表内没有可调整部件,无需任何辅助功能模块,所有的参数设置、功能方式选择、模拟量输入输出的准确度标定均通过仪表面板上的按键实现,为了正确合理使用仪表,充分发挥仪表的各项功能,请在使用前仔细阅读本说明书的后续部分。仪表出厂前根据您的订货要求已经进行了正确设置,若要改变相应设置参数,也须由熟悉工业控制现场的技术的人员在充分了解了 本仪表性能的基础上才能操作。在使用中您有新的建议和设想请及时转告本公司,以便为您提供更好的产品。 |

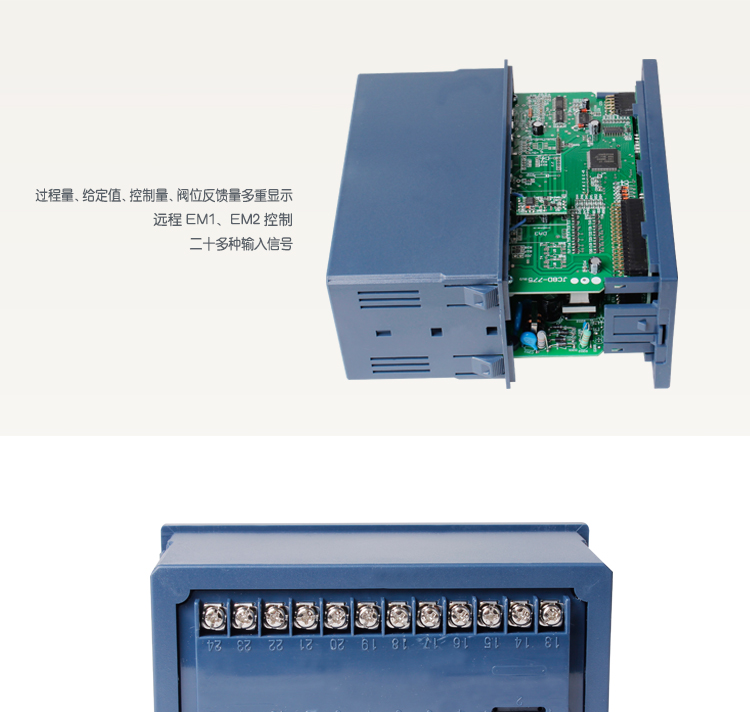

主要性能/main performance---------------------------------------------------------◆◆
|
1、二十多种输入信号可选择(测量输入信号可进行开方及小信号切除). |
2、过程量、给定值、控制量、阀位反馈量等多重显示。测量值与给定值的显示可进行加减运算。 |
3、控制量pid调节正反作用选择。 |
4、可独立设置pid调节器的上下限限幅值。 |
5、pid参数自整定或p参数独立自整定。 |
6、开机自动或开机手动且手动输出值可预置。 |
7、手自动双向无扰动切换及手动状态指示与输出。 |
8、输入开关量sb功能控制给定值位移。 |
9、二个或三个模拟量输出。 |
10、仪表最多可有六个开量输出,也可设置其中一个开关量对另外二个开关量有选择的进行监控,实现带有消音时间的智能声光报警功能。 |
11、远程em1、em2控制。 |
12、50hz同步双向可控硅过零补控制算法以实现对每一个正统波的优化控制,避免了大功率负载对电网的高次谐波污染。 |
13、断续pid的调节器仪表可以为用户内置40a双向可控硅直接控制交流2km以下的单项阻性负载或输出3组触发500a以下双向可控硅的同步信号。 |
14、8组给定值sp1及p、i、d参数存储和调用。 |
15、远程开关量控制调节器的控制量输出为pid调节方式或保持状态,双向无扰动切换。 |
16、给定值及pid参数在线无扰动设置。 |
17、远程开关量控制调节器的控制量输入为pid调节方式或跟踪状态,双向无扰动切换。 |
18、仪表内在作pid调节或位式控制的同时,可以定义一个或二个继电器实现每一个通道长达100小时定时精度10-5的双通道定时功能。 |
19、断阻、断线、断偶后可故障控制输出,也可实现阀位反馈的堵转或断线(1~5、4~20ma)的故障控制输出。 |
|
产品选型/product selection-----------------------------------------------------------◆◆
|
xmpa |
—— |
说 明 |
设计序列 |
3 |
3000系列仪表 |
显示方式 |
1 |
双屏显示 |
2 |
三屏显示 |
3 |
双屏 单光柱 |
4 |
双屏 双光柱 |
5 |
单屏 双光柱 |
6 |
单屏 三光柱 |
输入方式 |
1 |
配热电偶(e、k、s、b、j、t、r、n) |
2 |
配热电阻(pt100、cu50、cu100、ba1、ba2、g) |
3 |
配直流电流(0~10ma、4~20ma) |
4 |
配直流电压(0~5v、1~5v、0~20ma、0~75ma、0~200ma) |
5 |
配用远传压力电阻值及线性电阻值(0~400ω) |
6 |
配用1~5全部类型,用户可随时改变输入类型其中任何一种 |
7 |
频率输入(0~10khz) |
8 |
特殊输入(如开方、小信号切除,订货请注明) |
控制输出及调节方式 |
连续 pid方式 |
1 |
pid4~20ma输出(反作用) |
2 |
pid0~10ma输出(反作用) |
3 |
pid0~5v输出(反作用) |
4 |
pid1~5v输出(反作用) |
5 |
pid0~10v输出(反作用) |
6 |
正作用(1~5其中一种,订货注明) |
7 |
1~6其中一种 继电器(订货注明继电器的种类和数量) |
断续 pid方式 |
1 |
内置可控硅(双向41a、2kw以内)输出 |
2 |
内置可控硅(双向41a、2kw以内)输出(可加2或3个继电器,订货注明) |
3 |
外接可控硅(单硅或双硅) |
4 |
外接可控硅(单硅或双硅)(可加2或3个继电器,订货注明) |
5 |
采用三相过零插补法可控硅触发(触发电流达500ma以上) |
6 |
三相过零可控硅触发加1或2个继电器(订货注明) |
7 |
ssr固态继电器输出(12v)加2个继电器报警(用户提供ssr技术参数) |
附加功能 (注) |
0 |
无附加功能 |
1 |
有输出上限、下限控制范围 |
2 |
有开机手动功能 |
3 |
em1功能 |
4 |
em2功能 |
5 |
sb功能 |
6 |
自整定功能 |
7 |
8组pid参数选择 |
8 |
比值控制:sp=a×外给定 b |
9 |
阀位反馈显示及跟踪控制(默认输入4-20ma或订货说明) |
外形尺寸 |
h |
横式160×80 |
开孔152×76 |
v |
竖式80×160 |
开孔76×152 |
f |
方式96×96 |
开孔92×92 |
q |
方式72×72 |
开孔68×68 |
变送输出 |
a |
无变送输出 |
b |
变送输出0~10ma |
c |
变送输出4~20ma |
d |
变送输出0~5v |
e |
变送输出1~5v |
f |
特殊信号变送输出 |
g |
反馈输出(默认输入) |
定时功能 |
s |
缺省为无定时功能 |
带定时功能 |
供外24v 直流电源 |
p |
缺省为无24v直流电源输出 |
带24v直流电源输出(可做二线制变送器电源) |
通讯接口 |
t |
缺省为不带通讯接口 |
带rs485或rs232通讯接口 |
供电电源 |
k
w
|
缺省为220v.ac |
开关电源85~260vac |
开关电源18~36vdc或18~36vac |
|
注:附加功能可选多种,订货时将其序号相加注全,4、5、6只能选一种和其 它功能相加。 |
技术指标/technical indicators---------------------------------------------------------◆◆
|
1、测量精度:±0.5%fs 1d ±0.2%fs 1d |
2、模拟输入阻抗:电流信号:≤50ω;电压信号:≥500kω |
3、模拟输出阻抗:电流信号:0~10ma≥1.5kω;4~20ma≥750ω |
|
电压信号:0~5v,1~5v输出阻抗≤1ω |
4、开关量输出,交流220v,3a(阻性负载) |
5、手动/自动状态输出:自动状态为断;手动状态为通 |
6、断电后设置的参数保持时间:≥20年 |
7、绝缘阻抗:交流电压1500v、1分钟 |
8、绝缘阻抗:50mω以上 |
9、工作环境要求:温度:0~50℃、相对湿度≤85%,无腐蚀性气 体,无震动场合。 |
|

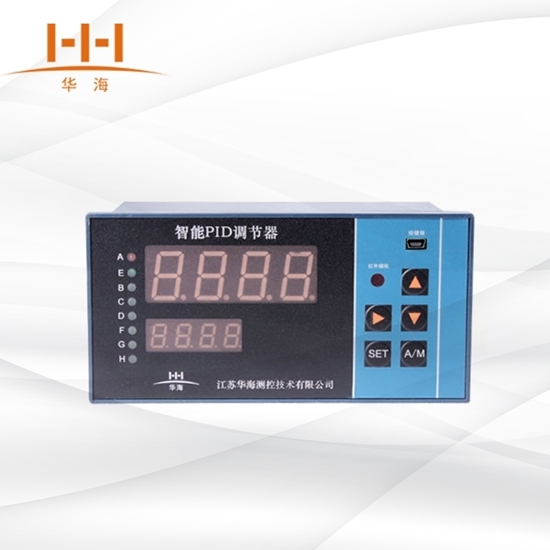

显示说明/display explain--------------------------------------------------------------◆◆
|
1、双屏显示 |
★上排数码管测量时,显示输入测量信号,进入参数设置方式时显示设定参数的提示符。 |
★下排数码管显示调节器给定值或控制量的百分比或阀位反馈量的百分比(订货时请注明)。手动状态时以百分比形式显示手动输出控制量。进入参数设置方式时显示设定参数。 |
|
2、双屏 单模拟条 |
★上排数码管测量时显示输入测量信号,进入参数设置方式时显示设定参数的提示符。 |
★下排数码管显示调节器给定值或控制量的百分比或阀位反馈量的百分比(订货时请注明)。手动状态时百分比形式显示手动输出控制量。进入参数设置方式时显示设定参数。 |
★模拟条显示阀位反馈量的百分比或pid控制量(订货时请注明) |
|
3、单屏 双模拟条 |
★数码管测量时显示输入测量信号或显示调节器给定值或以百分比形式显示阀位反馈信号或以百分比形式显示控制量,用加键切换显示方式。手动状态时以百分比形式显示手动输出控制量。进入参数设置方式时交替显示设定参数的提示符及设定参数。 |
★左模拟条以百分比形式显示主输入的测量信号。 |
★右模拟条以百分比形式显示调节器给定值或阀位反馈量或pid控制量。 |
|
4、双屏 双模拟条 |
★上排数码管测量时显示输入测量信号,进入参数设置方式时显示设定参数的提示符。 |
★下排数码管显示调节器给定值或控制量的百分比或阀位反馈量的百分比(订货时请注明)。手动状态时以百分比形式显示手动输出控制量。进入参数设置方式时显示设定参数。 |
★左模拟条以百分比形式显示主输入的测量信号。 |
★右模拟条以百分比形式显示阀位反馈量或pid控制量。 |
|
5、三屏显示 |
★上排数码管测量时显示输入测量信号,进入参数设置方式时显示设定参数的提示符。 |
★中排数码管显示阀位反馈量的百分比。手动状态时以百分比形式显示手动输出控制量。进入参数设置方式时显示设定参数。 |
★下排数码管显示控制量的百分比。 |
|
6、单数字显示 三个模拟条 |
★上排数码管测量时显示输入测量信号、控制量或跟踪量或给定值,显示的方式可以用 键选择。设定时交替显示设定参数的提示符及设定参数。 |
★第一个24线模拟条以百分比形式显示主输入的测量信号。 |
★第二个24模拟条以百分比形式显示给定值。 |
★第三个24线模拟条以百分比形式显示控制量。 |
|
7、指示灯 |
★led-a为断续pid控制或sp1报警状态指示灯 |
★led-e为sp2报警状态指示灯 |
★led-b为sp3报警状态指示灯 |
★led-c为自动指示灯或sp4报警状态指示灯 |
★led-g为手动指示灯 |
★led-d为下排数码管显示为控制量状态指示灯 |
★led-f为下排数码管显示为过程量状态指示灯 |
★led-h为外给定状态指示灯 |
|
仪表接线/instrument wiring-----------------------------------------------------------◆◆
|

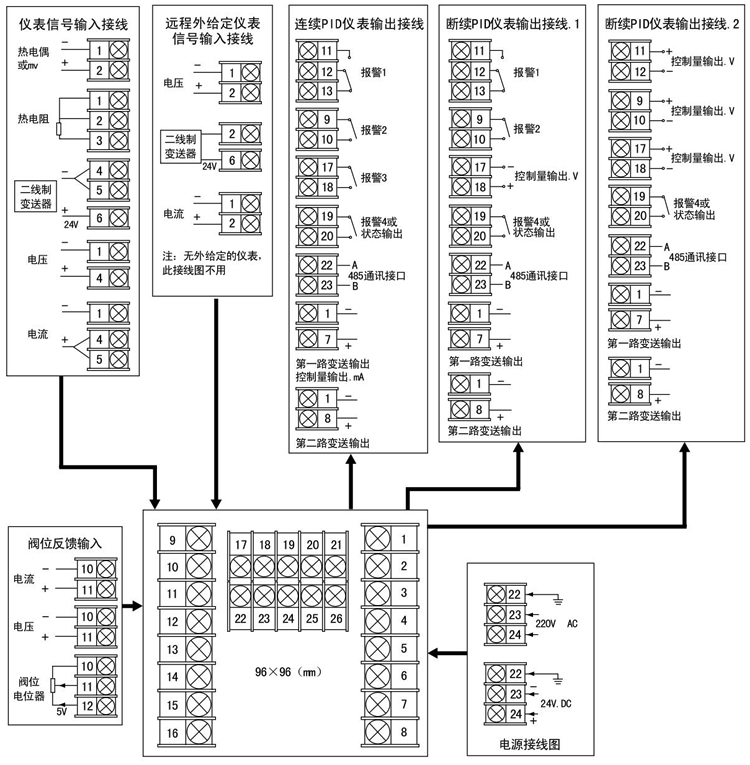

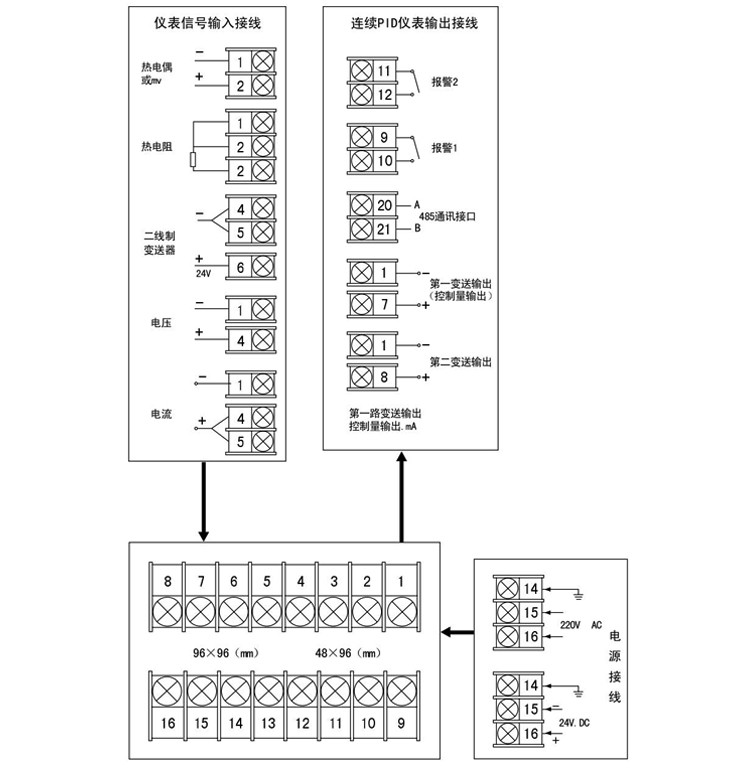

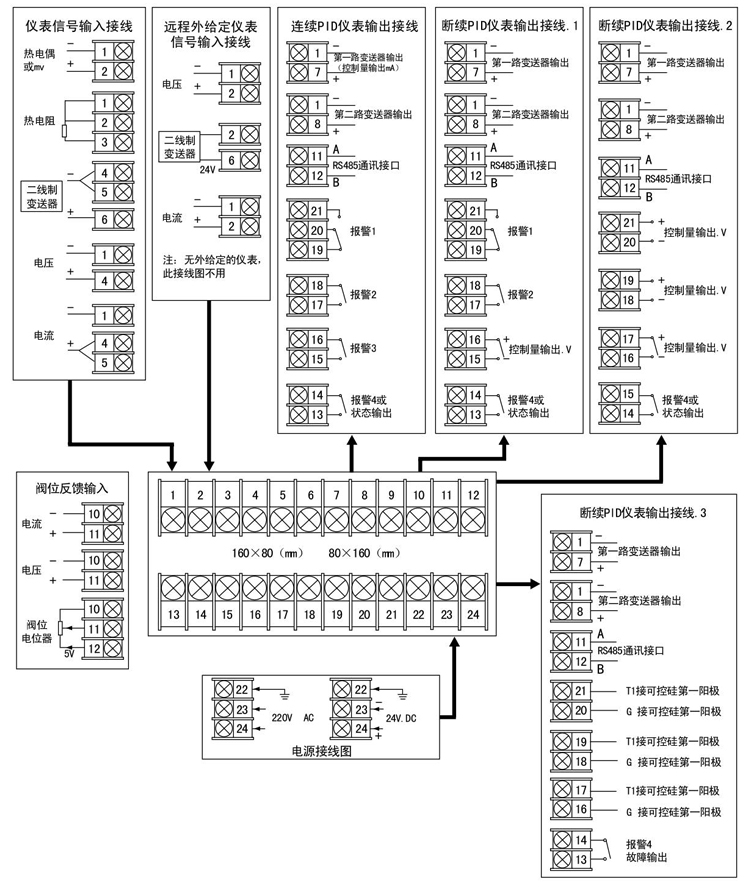

接线图一 |
 |
|

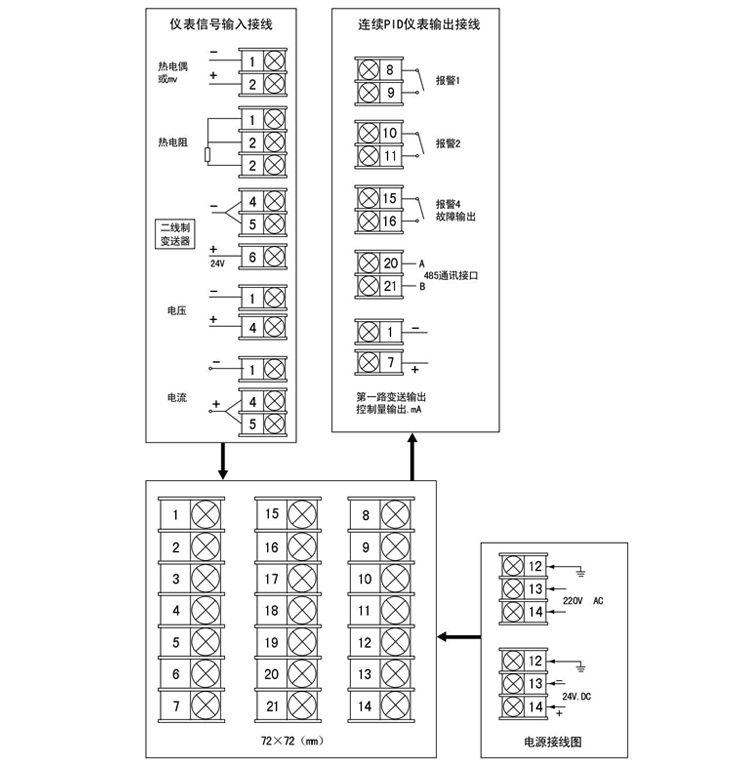

接线图二 |
 |
|
接线图三 |
 |
|
接线图四 |
 |
注:如有不同,以随仪表接线图为准。 |
仪表使用与维修/instrument use and maintenance------------------------------------◆◆
|
1、仪表应放在干燥、通风无腐蚀性气体的场合,并且环境温度与相对湿度应符合技术条件。 |
2、根据需要,请您正确选择仪表型号和有关程序,以便用户免调试或直接使用。 |
3、由于仪表功能多,根据工况需要正确设置菜单操作程序和正确接线,如有需要建议用户派员到生产厂家学习。 |
4、如属制造方质量问题引发仪表损坏,一年内由厂方免费维修。 |
|
