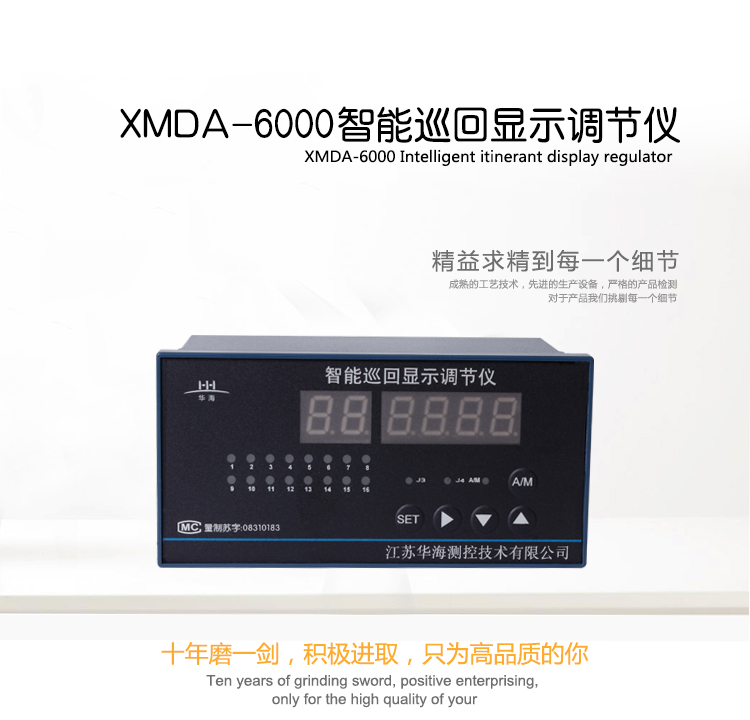

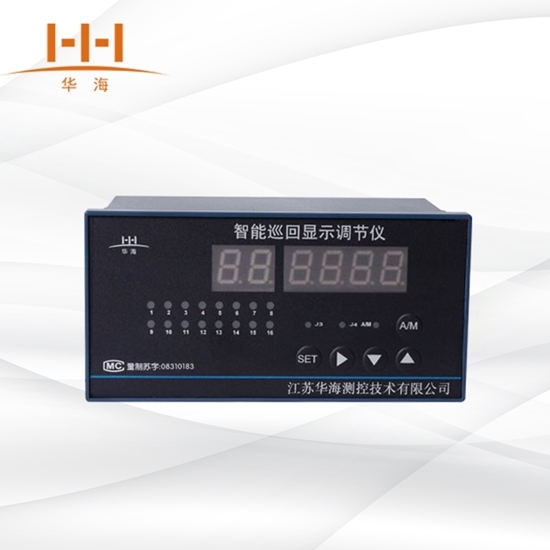

xmda-6000智能巡回显示调节仪是由巡同测量同路，数字面板表、调节器和电源部分组成。稳压电源将220v市电转换成稳定的直流电压作为其他部分电源，利用数字面板和调节器输出控制或报警信号。

产品概述/product overview----------------------------------------------------------◆◆

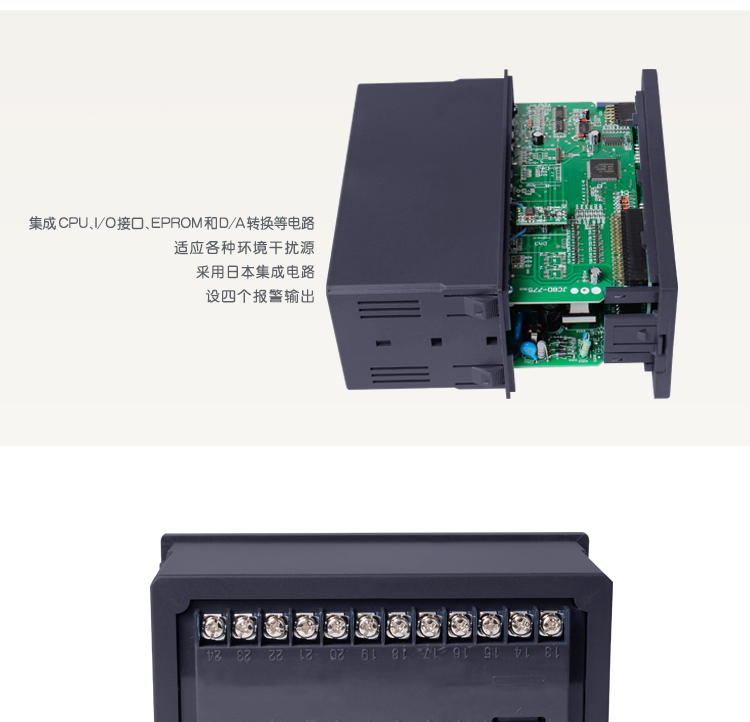

xmda-6000系列智能巡回显示报警仪表不再是过去单纯意义上的巡测仪，本系列仪表的大多数产品均有较强的运算、比较、执行、报警等处理能力。xmda-6000系列智能巡回显示报警仪表采用了自行研制开发、委托日本集成电路制造商定制生产的专用集成电路，它不仅汇集日前自动控制系统中各类调节仪表的大部分功能，同时还集成了cpu、i/o接口、eprom和d/a转换等电路，辅以博采众长、精心编制、反复调试的软件系统使本仪表独具以下特色：

1.仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。

2.采用了优化设计，工艺显著改善，没有飞线、没有调整电位器，所有的校准和功能设定可全部通过键盘由软件完成。

3.可设置为四点位式控制加十位点巡检功能。可设置为统一点报警或独立的分离报警功能。

4.最多可设定四个报警输出，报警方法可达十种以上，并可对各报警点进行声光监控，并可对报警的声音，设定消音延时时间。

5.又用户自己设定的四个类别近百种级别的抗干扰模式，可适应各种环境的干扰源。

因此本仪表与普通式巡测相比，各项功能水平有一个相当大的提高与突破，其可靠性、稳定性有了相当的保证，同时该仪表既与目前的国际同类仪表接轨，较高的性能价格比，更适合于国情，对替代进口具有重要意义。

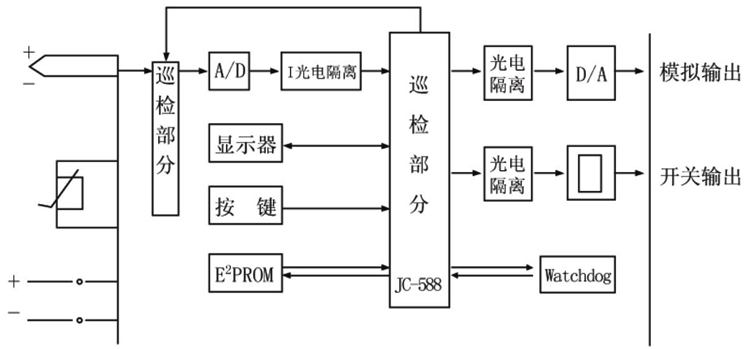

工作原理/working principle-----------------------------------------------------------◆◆

xmda-6000智能巡测报警仪表是由巡回测量回路，数字面板表、调节器和电源部分组成。稳压电源将220v市电转换成稳定的直流电压作为其它部分电源。巡回测量回路则是将被测回路中的一路选定后送给a/d转换后输送到jc-588专用中央处理器进行处理后，不仅要送到数字面板表，而且也要送到调节器，与设定值比较后按调节规律输出控制或报警信号。

产品选型/product selection-----------------------------------------------------------◆◆

xmda	——	说明
设计序列	6	6000系列仪表
显示方式	1	测量十巡检通路
	2	测量十巡检通路十报警点(灯报警）
	3	测量十巡检通路十报警a(数码管)
输入方式	1	配热电偶(e、k、s、b、j、t、r、n)
	2	配热电阻(ptl00. cu50. cul00. bai. ba2等)
	3	配直流电流( 0-10 ma. 4-20ma)
	4	配直流电压(0-5v. i-5v. 0-20mv. 0-l00mv. 0~500mv)
	5	配用远传压力电阻值及线性电阻值(0-400 q)
控制输出及调节方式	0	只巡检各通路测量值，无控制
	1	各巡检通路统一设置上限、下限报警值
	2	各巡检通路独立设置上限、下限报警值
	3	各巡检通路统一上限、f限报警值，分别由各通路报警灯或数码管显示
	4	各通路独立设置上限、下限报警值，分别由各通路报警灯或数码管显示
	5	仪表的1-4路独立使用sp1、sp2、sp3、sp4四个设定值，5～16路仅作指示
	6	即时值或平均值的上限或f限报警(sp3和sp4)
	7	sp3的设定值监视所有巡检点的上限和f限报警
	8	各路可分别指定spi、sp2、sp3、sp4四个设定值（1路最多指定2个设定值）
巡检通路	1	4路巡检
	2	8路巡检
	3	12路巡检
	4	16路巡检
外形尺寸	h	横式160×80	开孔152×76
	v	竖式80×160	开孔76×152
	f	方式96×96	开孔92×92
变送输出	a	无变送输出
	b	变送输出0～10ma
	c	变送输出4—20ma
	d	变送输出0～5v
	e	变送输出1～5v
	f	特殊信号变送输出
变送输出值选择	1	即时值
	2	最大值
	3	最小值
	4	平均值
定时功能	s	缺省为无定时功能
		带定时功能
供24v电流电源	p	缺省为不带通讯接口
		带rs485或rs232通讯接口
通讯接口	t	缺省为220v.ac
		开关电源85～260vac或1 8～36vdc、18～36vac

注：附加功能可选多种，订货时将其序号相加注全，4、5、6只能选一种和其它功能相加。

技术指标/technical indicators---------------------------------------------------------◆◆

1.测量精度：±0. 5%fs 1字
2.调节控制精度：位式：±0. 5%fs
3.报警功能：上限、下限、上下限、下回差、双回差等
4.输入阻抗：0-10ma: 500ω、4-20ma: 250ω热电偶及dcmv、
	dcmv：≥10kω、冷端自动补偿精度：0～40℃范围内±0.3℃
	热电阻：三线制输入3×ioq以内完全补偿
5.继电器接点容量：ac220v 2a
6.供电电源：ac220v≤6w aciiov dc24v
7.工作环境要求：温度0-50℃、相对湿度：<85%，无腐蚀性气体，无震动场合

后面板及电气接线/rear panel and electrical wiring------------------------------------◆◆

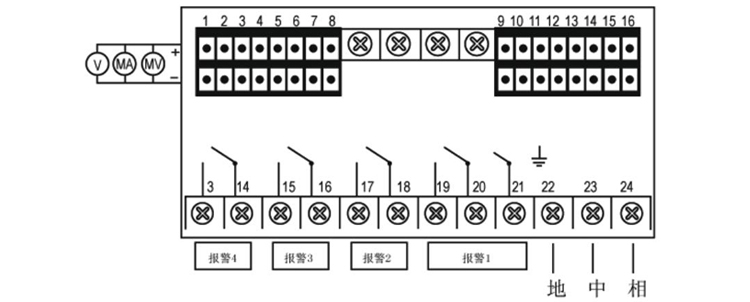

1.横竖型16路热电偶，v、mv、ma输入接线图

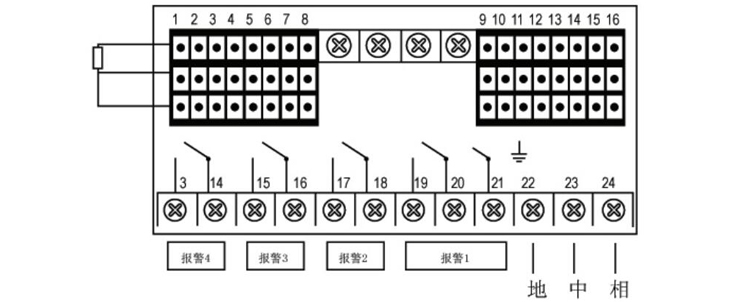

2.横竖型16路热电阻输入接线图

仪表安装/instrument installation------------------------------------------------------◆◆

1.仪表安装

1.1 仪表安装前应检查仪表型号、分度号、测量范围与传感器是否一致。

1.2 仪表分别为横式和竖式两类，横式矩型、横式方形以及竖式矩形和竖式方形等几种。

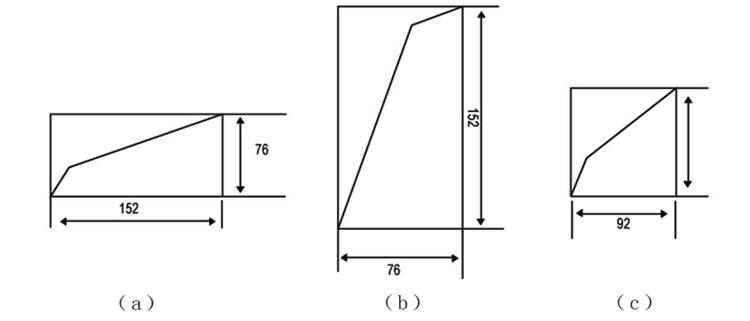

2.开孔尺寸

2.1 横式152×76mm（a）

2.2 竖式76×152mm（b）

2.3 方形92×92mm（c）

仪表使用与维修/instrument use and maintenance------------------------------------◆◆

1.仪表应放在干燥、通风无腐蚀性气体的场合，并且环境温度与相对温度应符合技术条件。

2.仪表出厂前均经过老化校验，在使用过程中发现仪表损坏，如属公司制造质量问题，从仪表出厂之日起，十二个月内由公司免费修理，如属用户使用和保管不当而造成损坏，则用方给予修理，酌收成本费。
