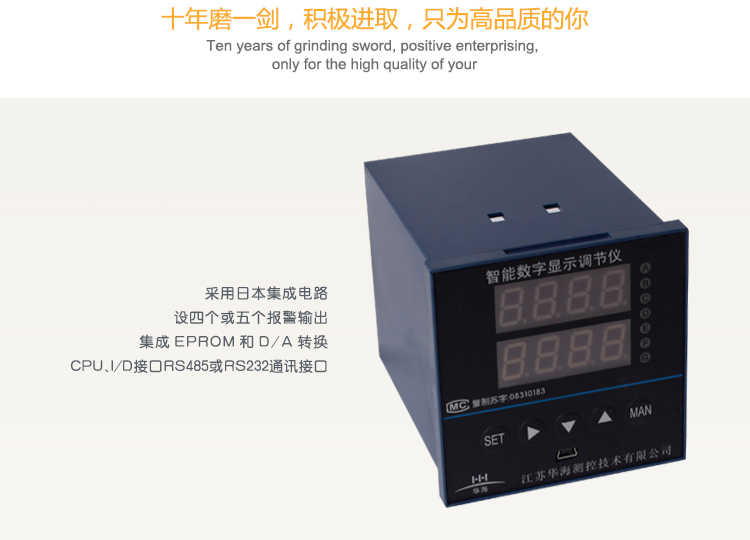

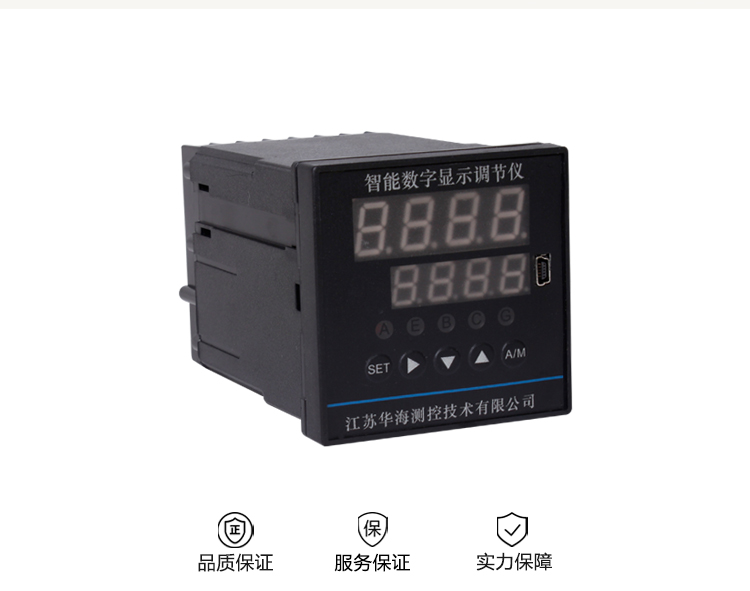

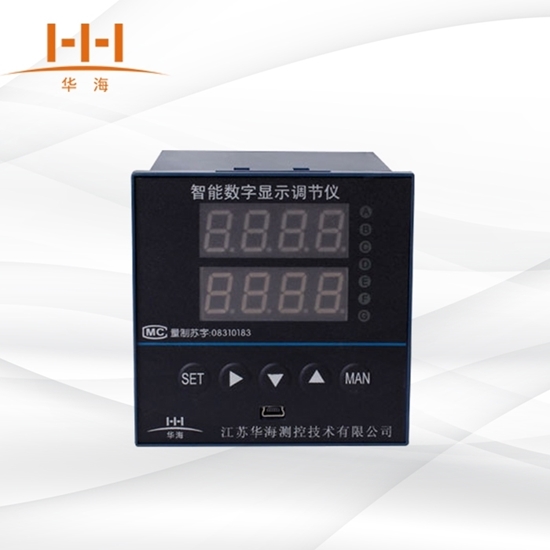

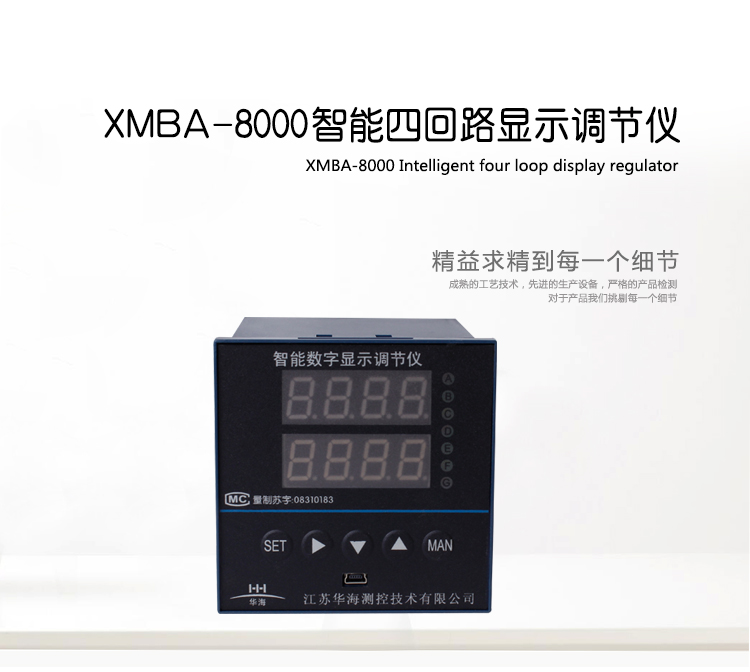

xmba-8000智能四回路数显双输出控制变送仪采用了自行研制开发，集成进口电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了cpu、i/d接口、rs485或rs232通讯接口，eprom和d/a转换等电路，辅以博采众长，精心编制。

产品概述/product overview----------------------------------------------------------◆◆

本公司生产的xmba-8000系列智能四回路显示调节仪是xmba-6000系列智能巡回显示调节仪的前四路信号输入的显示方式。它是本公司自行研制开发、委拖日本集成电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了cpu、i/d接口rs485或rs232通讯接口，eprom和d/a转换等电路，辅以博采众长，精心编制，反复调试的转系统，使用仪表具有以下特点：

1.仪表硬件大幅度减少，系统的组成结构相对简单，工艺显著改善，没有飞线，没有电位器，所有的参数设置，仪表校准功能选择都全部通过键盘由转件完成。

2.可设定四个式五个报警输出，报警方法可达十几种以上。四只继电器可任意分配给一路至四路输入测量控制；四路输入可实现统一上、下报警；可以设置为其中一个开关量对另外三个开关量有选择的进行监控，实现带有消音时间的智能声光报警功能。

3.可选加1路或2路或3路d/a模拟输出口，可实现仪表即时模拟输出、仪表最小值模拟输出、仪表最大值模拟输出、仪表平均值模拟输出。也可设定任意1路作起始点的连续3路模拟输出。

4.线性信号输入可定义每一路的零点值、满度值及小数点位数，也可开方显示加小信号切除功能。

产品选型/product selection-----------------------------------------------------------◆◆

xmba	——	说明
设计序列	8	8000系列仪表
显示方式	1	四屏显示
	2	单屏四光柱
输入方式（同一种信号）	1	配热电偶(e、k、s、b、j、t、r、n)
	2	配热电阻(pt100、cu50、cu100、ba1、ba2、g)
	3	配直流电压(0~10ma、4~20ma)
	4
	5	配远传压力电阻值及线性电阻值(0~400ω)
控制输出及调节方式	1	只显示四路测量值，无控制
	2	四路统一设置上限、下限报警值(公用2只继电器)
	3	四路独立设置上限、下限报警值(公用2只继电器)
	4	四路独立设置上限或下限报警值(各独用1只继电器)
	5	第一第二路独立设置上限、下限报警值(各独用2只继电器)
	6	第一路有3路报警输出，第二路有1路报警输出
	7	第一路有4路报警输出
	8	sp3用于监控其他报警点，并有声光报警功能
外形尺寸	h	横式160×80		开孔152×76
	v	竖式80×160		开孔76×152
变送输出	a	a	a	无变送输出
	b	b	b	变送输出0~10ma
	c	c	c	变送输出4~20ma
	d	d	d	变送输出0~5v
	e	e	e	变送输出1~5v
	f	f	f
定时功能	s	缺省为无定时功能
		带定时功能
供外24v直流电源	p	缺省为无24v直流电源输出
		带24v直流电源输出（可做二线制变送器电源）
通讯接口	t	缺省为不带通讯接口
		带rs485或rs232通讯接口
供电电源		缺省为220vac
	k	开关电源85~260vac
	w	开关电源18~36vdc或18~36vac

技术指标/technical indicators---------------------------------------------------------◆◆

1.测量精度：±0.5%fs 1字
2.调节控制精度：位式：±0.5%fs
3.模拟变送输出精度：±0.5%fs、±0.2%fs
4.模拟输入阻抗：
	电流信号：≤50ω；电压信号：≥500k ω；
	热电阻外线电阻：≥10ω；热电偶信号：≥100k ω
5.模拟输出阻抗：
	电流信号：0~10ma≥1.5k ω； 4~20ma≥150ω
	电压信号：0~5v、1~5v输出阻抗≤1ω
6.报警方式：上限、下限、上下限、上上限、下下限、上回差、下回差、双回差、ok方式、绝对值方式等。

7.继电器接点容量：ac22v 3a（阻性负载）

8.继电后设置参数保持时间：≥20年
9.供电电源：ac220v、50hz、≤6w或24v
10.工作环境要求：温度：0~50℃，相对温度：≤85%无腐蚀性体，无震动场合。

显示说明/display description----------------------------------------------------------◆◆

1.四屏显示：pv1屏显示第一路输入信号的测量值
	pv2屏显示第一路输入信号的测量值
	pv3屏显示第一路输入信号的测量值
	pv4屏显示第一路输入信号的测量值
注：如仪表为16路巡检时：
	1~4路测量值同时显示，指示灯h、d、f不亮
	5~8路测量值同时显示，指示灯f灯亮、h、d灯不亮
	9~12路测量值同时显示，指示灯d灯亮、h、f灯不亮
	13~16路测量值同时显示，指示灯d、f灯亮，h灯不亮
2.单屏四光柱：单屏：显示屏可任意显示其中一路输入信号的测量值，按▲键来切换。
	光柱1：以百分比形式显示等一路输入的测量信号；
	光柱2：以百分比形式显示第二路输入的测量信号；
	光柱3：以百分比形式显示第三路输入的测量信号；
	光柱4：以百分比形式显示第四路输入的测量信号；
注：如仪表为16路巡检时：显示屏显示1~16路输入信号的测量值；
	1~4路测量值的百分比四根光柱同时显示，指示灯g、h不亮；
	5~8路测量值的百分比四根光柱同时显示，指示灯h灯亮，g灯不亮；
	5~12路测量值的百分比四根光柱同时显示，指示灯g灯亮，h灯不亮；
	13~16路测量值的百分比四根光柱同时显示，指示灯g、h灯亮；
3.指示灯
	a灯或j1灯：为sp1位控指示灯。
	e灯或j2灯：为sp2位控指示灯。
	b打或j3灯：为sp3位控指示灯。
	c灯或j4灯：为sp4位控指示灯。
	g灯、h灯、d灯、f灯用于指示数显通道。

仪表使用与维修/instrument use and maintenance------------------------------------◆◆

1.仪表应放在干燥、通风无腐蚀性气体的场合，并且环境温度与相对湿度应符合技术条件。

2.根据需要，请您正确选择仪表型号和有关程序，以便用户免调试或直接使用。

3.由于仪表功能多，根据工况需要正确设置菜单操作程序和正确接线，如有需要建议用户派员到生产厂家学习。

4.如属制造方质量问题引发仪表损坏，一年内由厂方免费维修。

产品包装/product packaging----------------------------------------------------------◆◆

物流说明/logistics instructionss-------------------------------------------------------◆◆
