一.接线指南

1.1 提示
a.电磁流量计转换器的接线必须由专业技术人员完成；
b.所有接线应在切断供电电源后进行；按电磁流量计说明书正确牢固连接；
c.旋紧出线套的压紧螺母和端盖，保持转换器良好密封；
d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件；
e.在供电前还应再次检查所有接线准确无误。

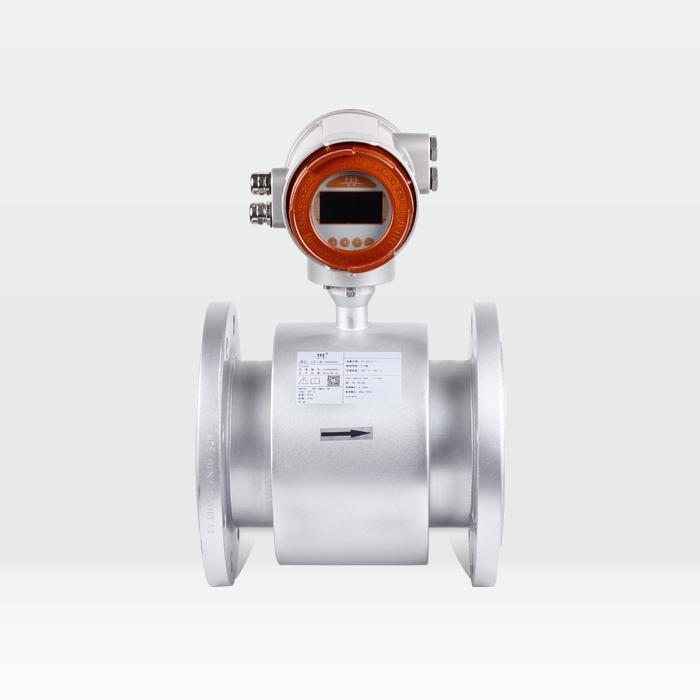

2.2 一体转换器的接线端子与标示

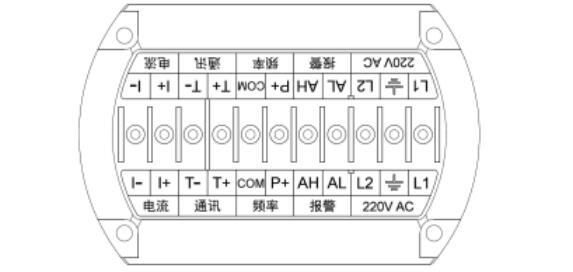

图2.1 圆形一体转换器的接线端子图

2.3 分体转换器的接线端子与标示见图

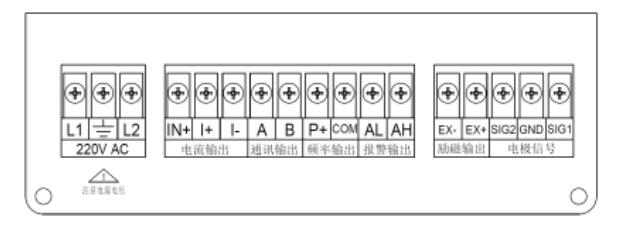

图2.3 方形分体转换器的接线端子图

2.4 接线重要说明

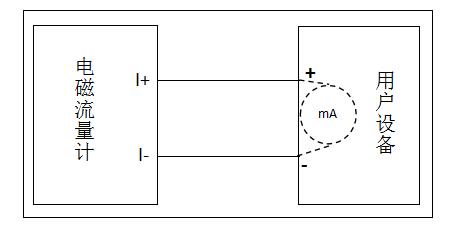

关于有源无源4-20ma重要说明！！！

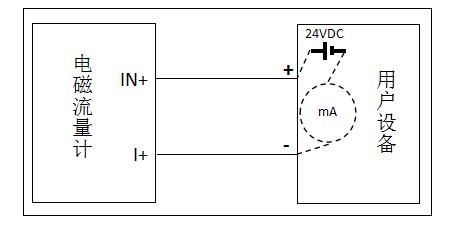

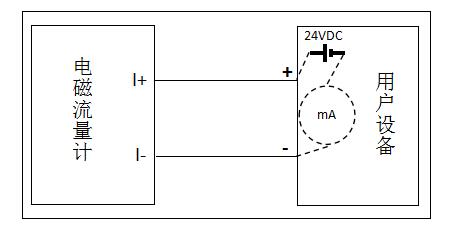

电磁流量计是4线制仪表不同于两线制仪表的4-20ma，两线制4-20ma仪表需要测量电流表同时需要外接24v电源才可以正常工作，而电磁流量计本身是4线制4-20ma内部已经有24v电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20ma不需要外接24v电源否则将烧坏仪表。

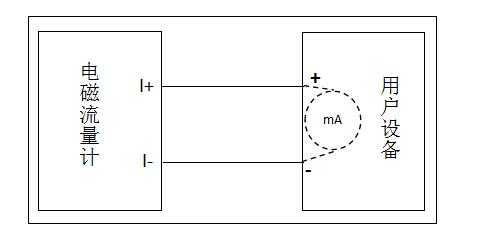

（1）一体电磁流量计有源4-20ma输出接线
一体电磁流量计默认情况下是有源4-20ma用户设备电流表不能有电源输出

一体电磁流量计有源4-20ma输出接线
