一、概述及用途

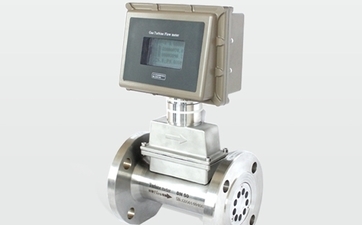

        foctur系列传感器基于力矩平衡原理，属于速度式流量仪表。用于封闭管道中测量低粘度、无强腐蚀性、清洁液体的体积流量和累积量。可广泛应用于石油、 化工、冶金、有机液体、无机液、液化气、城市燃气管网、制药、食品、造纸等行业。

二、工作原理

      流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量q成正比，流量方程为：

式中：

          f——脉冲频率[hz]

          k——传感器的仪表系数[1/m³]，由校验单给出。若以[1/l]为单位

          q——流体的瞬时流量（工作状态下）[m³/h]

         3600——换算系数

     每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

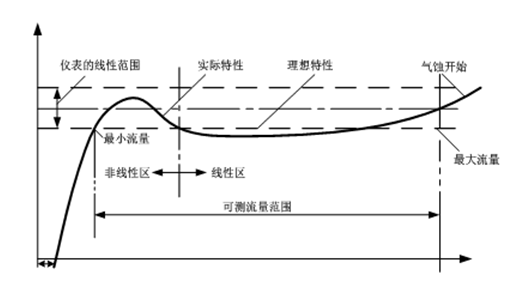

    js555888金沙-金沙js1005线路的系数与流量（或雷诺数）的关系曲线如图1所示。由图可见，仪表系数分为二段，即线性段和非线性段。线性段约为其工作段的三分之二，其特性与传感器结构尺寸及流体粘性有关。非线性段特性受轴承摩擦力，流体粘性阻力影响较大。当流量低于传感器流量下限时，仪表系数随着流量迅速变化。当流量超过流量上限时要注意防止气蚀现象。

图1涡轮流量计特性曲线

一、 结构组成

(1)  结构特征

     华海测控生产的传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。

(2)  结构组成及结构形式

foctur dn15-dn200传感器结构示意图

                                                         1. 传感器壳体 2.前导流体 3.后导流体 4.叶轮 5.前置放大器 6.转换器

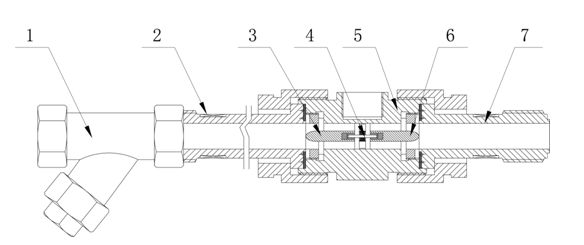

 foctur dn4-dn10传感器结构示意图

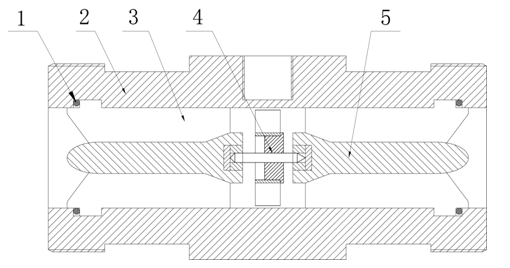

foctur dn15-dn50传感器结构示意图

1.卡簧 2.传感器壳体 3.前导流体 4.叶轮 5.后导流体

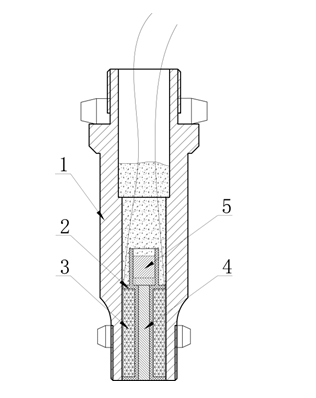

前置放大器结构及组成1.

前置放大器壳体 2.线圈骨架 3.线圈4.纯铁棒 5.永久磁钢

三、js555888金沙-金沙js1005线路生产的优势和特点

1、高精确度，一般可达±1%r、±0.5%r，高精度型可达±0.2%r；（r指读数误差）；

2、重复性好，短期重复性可达0.05%～0.2%，正是由于良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3、就地显示，瞬时流量和累计流量；

4、 输出脉冲频率信号，4-20ma,485通讯；

5、可获得很高的频率信号，信号分辨力强；

6、量程比宽,中大口径可达1:20，小口径为1:10；

7、 结构紧凑轻巧，安装维护方便，流通能力大；

8、适用高压测量，传感器表体上不必开孔，易制成高压型仪表；

9、专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型，双向型，井下型，混沙专用型等。

10、可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。

11、 基于点阵显示的人性化菜单和界面，配合明亮的背光，支持中文和英文两种语言，适合各种客户群；

12、 支持温度、压力测量，方便气体介质温压补偿的需求；

13、 支持流速换算显示功能，方便现场看当前流速；

14、支持分屏显示功能，可以让屏幕上放大显示单个或两个参数（温度，压力，工况、标况的流量和流速等）；

15、仿真输出功能，支持4-20ma电流仿真、频率输出仿真，方便现场非实流调试；

16、支持4-20ma输出、脉冲（当量）输出、报警输出、rs485通讯输出。
