1测量液体流量

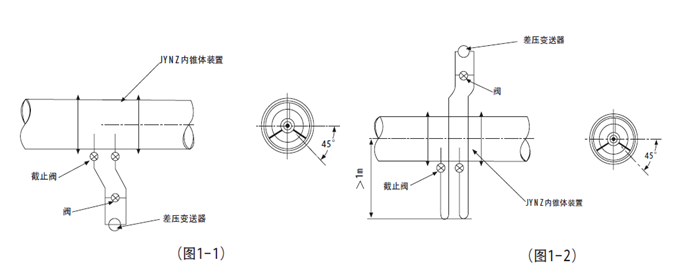

（a）差压变送器最好安装在内锥体装置的下方（图1.1），这样可以避免液体中气体进入导压管和变送器中。

（b）如果变送器不得不安装在内锥体装置的上方（图1.2），为了减少液体中的气体进入导压管内，应在内锥体装置和导压管之间装u型弯管，且弯头下端至少低于管道中心1米。

（c）在水平或倾斜的管道上，如果将导压管装在内锥体装置的上半部，这样导压管内会积聚气体，如果装在内锥体装置的下半部，会使沉积物落入导压管内。因此，导压管应自内锥体装置的水平中心线两端引出，或自水平向下小于45度引出

2测量蒸汽流量

（a）为了保证变送器不受蒸汽高温的影响，在变送器和内锥体装置之前必须

安装两个位于同一高度的冷凝器，并在冷凝器、导压管和高、低压室内充满冷凝

水，避免高温对变送器的影响。

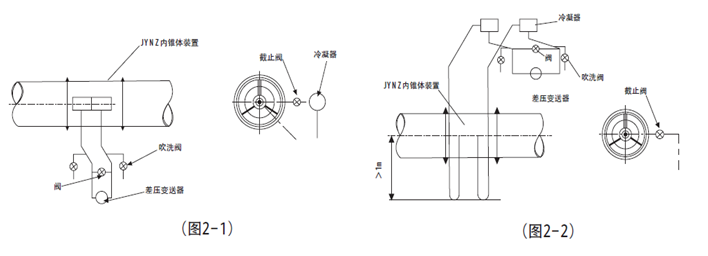

（b）差压变送器最好安装在内锥体装置的下方（图2.1），这样可以避免气体

进入导压管和变送器中。冷凝器应安装在尽可能量靠近内锥体装置处。

（c）a如果差压变送器不得不安装在内锥体装置的上方(图2.2)，应把冷凝器

装在高于差压变送器的地方。

（d）上述两种安装方法均在靠近变送器的地方装有阀，以供吹洗导压管。同时在v锥流量计和冷凝器之前的导压管上应加保温层。

3测量气体流量

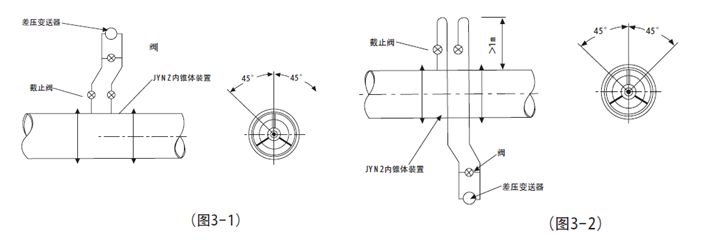

（a）差压变送器最好安装在内锥体装置的上方(图3.1)，这样可以使导压管内

所产生的冷凝液流回管道。

（b）如果变送器不得不安装在内锥体装置的下方（图3.2），为了减少水份凝

结在导压管内，应从内锥体装置引出导压管装u型弯管，且弯管头上端至少高于管

道中心1米。

（c）在水平或倾斜的管道上，为了避免管道中冷凝液进入导压管，导压管应

自内锥体装置的水平中心线上半部引出。

（d）若气体中含有污物或灰尘，在导压管的转弯地方应安装十字接头，以便

清洗或吹洗。

一、通电后无显示、无输出

1、电源未加上，或电源正、负端接反。

2、差压变送器电路主板损坏。

1、正确的接通电源。

2、更换电路主板。

二、差压显示值偏差大，取压管路有泄漏、一般负压端泄漏时差压值偏大、正负端泄漏时差压偏小。

1、封堵泄漏点。

2、检查一次阀门。

三、流量值显示值超差

1、取压管路有泄漏或堵塞

2、差压变送器参数设置有误

1、检查正负引压管连接处及正负压排气阀。

2、检查变送器内部参数

四、无流体时有流量显示

1、差压工作在给定值

2、负压端有泄漏

3、显示流量低于下限值

4、差压传感器损坏
