hhds水表型电磁流量计是专为供水工业设计，满足城市供水确保准确的水费计算，广泛应用于现场无电源供应场所，如城市供水、污水处理、水利工程、水政水资源等行业。

hhds水表型电磁流量计殊设计的传感器励磁系统和高性能锂电池供电系统，并采用了16位嵌入超微功耗处理器，具有全数字量信号处理、测量稳定、测量精度高、抗干扰能力强等特点，实现自动双向流量测量，现场瞬时流量、正反向累计总量显示，自诊断故障报警和gsm数据无线远传等功能，用户通过强大的gsmgprs远程管理软件系统可实现流量计数据无线远传，存储等功能。

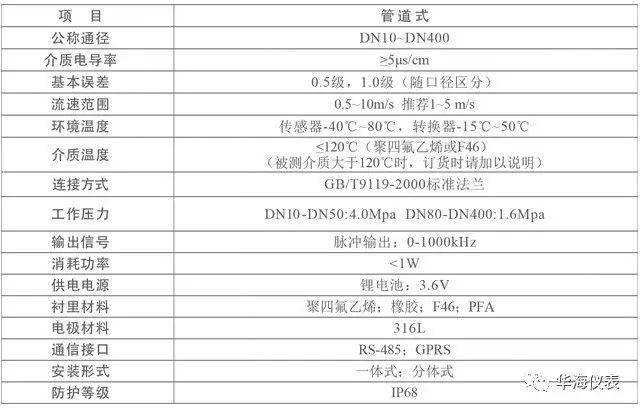

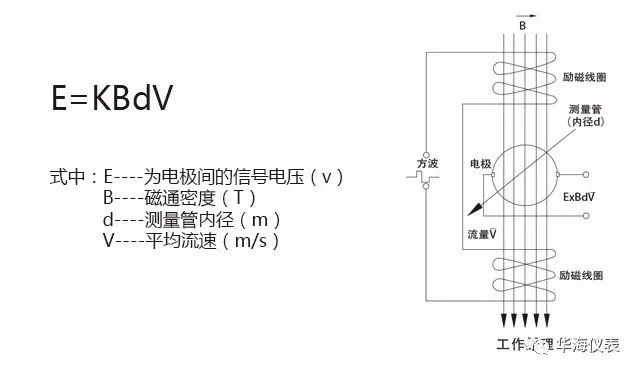

水表型电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为b的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势e。电动势e正比于磁通量密度b，测量管内径d与平均流速v的乘积，电动势e（流量信号）由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。

式中k，d为常数，由于励磁电流是恒流的，故b也是常数，则由e=kbdv可知，体积流量q与信号电压e成正比，即流速感应的信号电压e与体积流量q成线性关系。因此，只要测量出e就可确定流量q，这就是电磁流量计的基本工作原理。

由e=kbdv可知，被测流体介质的温度、密度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动（如层流或紊流）就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说，只要用普通的水实际标定后就可测量其他任何导电流体介质的体积流量，而不需作任何修正，这是电磁流量计的一突出优点，是其他任何流量计所没有的。测量管内无活动及阻流部件，因此几乎没有压力损失，并具有很高的可靠性。

1、仪表结构简单、可靠、无可动部件、工作寿命长。

2、无截流阻流部件，不存在压力损失和流体堵塞现象。

3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。

4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。

5、采用聚四氟乙烯或橡胶材质衬里和316l电极材料的不同组合可适应不同介质的需要。

6、高清晰度lcd显示。

7、3.6v锂电池供电使用寿命达到3年以上。

1、对外部环境的要求

a、流量计应避免安装在温度变化很大或受到设备高温辐射的场所，若必须安装时，须有隔热、通风的措施。

b、流量计**安装于室外，尽量避免高温暴晒及其他恶劣环境。

c、流量计应避免安装在含有腐蚀性的气体的环境中，必须安装时，须有通风措施。

d、为了安装、维护、保养方便，在流量计周围需有充裕的安装空间。

e、流量计安装场所应避免有强磁场及强振动源，如管道振动大，在流量计两边应有固定的管道的支座。

2、管道式水表型电磁流量计

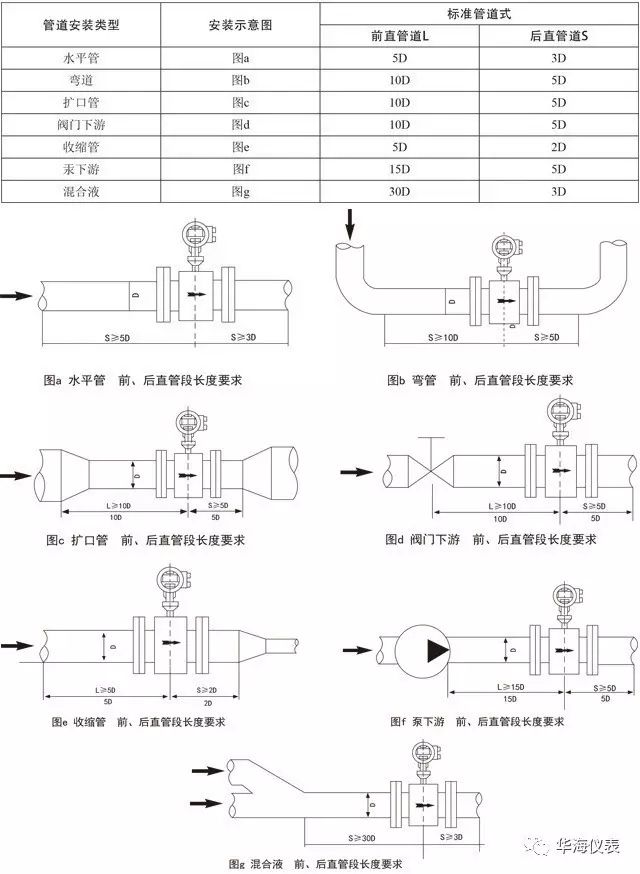

2.1 对直管段的要求

为了改善涡流与流场畸变的影响，流量计安装的前、后直管段长度有一定的有要求，否则会影响测量精度（也可安装整流器，尽量避免在靠近调节阀和半开阀门之后安装）

2.2 对工艺管的要求

流量计对安装的上、下游工艺管有一定的要求，否则影响测量精度。

a、上、下游工艺管的内径与传感器的内径相同，并满足：0.98dn≤d≤1.05dn（式中dn：传感器内径，d：工艺管内径）

b、工艺管与传感器必须同心，同轴偏差不大于0.05dn

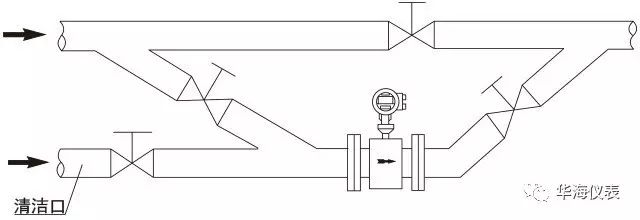

2.3旁通管的要求

为了方便检修流量计，**为流量计安装旁通管，另外，对重污染流体及流量计需清洗而流体不能停止的，必须安装旁通管。

a、方便流量计的检修

b、对重污染流体必须安装

c、流体不能停止而流量计需清洗

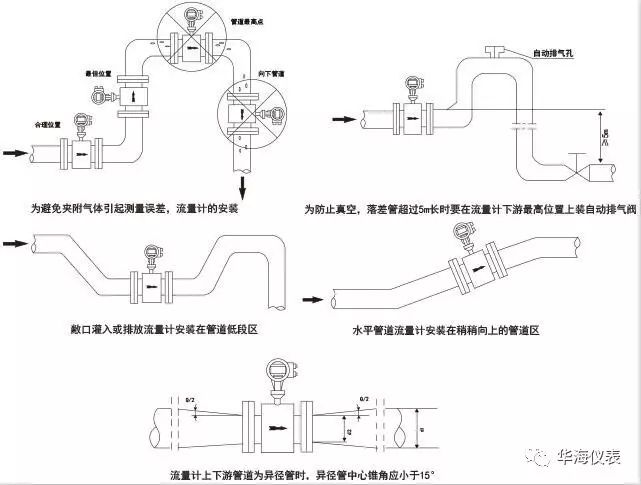

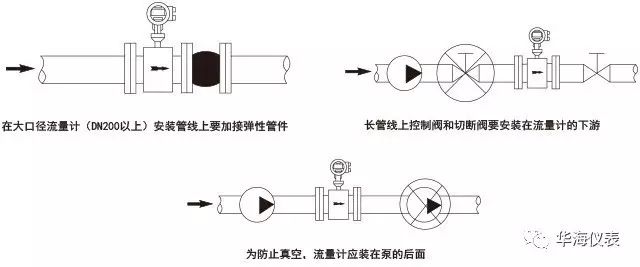

2.4流量计在管线上的安装要求

a、安装尺寸一定要计算准确，否则容易泄露或安装不上。

b、流体流向必须与传感器表体上的流向箭头保持一致。

c、流量计的电极轴线必须近似水平，否则影响测量精度。

d、传感器两边的法兰必须保持平行否则容易泄露。

e、为了避免在安装后形成旋涡流动，应保证工艺配管、密封件、流量计同轴连接不能错开。

f、安装流量计时，严禁在紧靠流量计法兰处电焊施工，以免烧伤流量计衬里。

g、对不同性质的工艺管道，应采用相应的接地方式（见传感器接地）。

h、对于腐蚀性介质，**应该垂直安装，被测介质自下往上流动，这样可以避免固体颗粒在流量计管中沉积，使衬里腐蚀均匀，延长使用寿命。

i、对于测量管口径大于200mm，为安装方便，可采用伸缩头。
