反射的脉冲信号沿缆绳传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离d与脉冲的时间行程t成正比：

   d=c×t/2

   其中c为光速

   因空罐的距离e已知，则物位l为：

   l=e-d

通过输入空罐高度e（=零点），满罐高度f（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20ma输出。

说明：

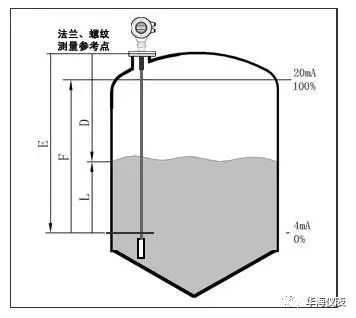

h----测量范围

l----空罐距离

b----顶部盲区

e----探头到罐壁的最小距离

顶部盲区是指物料最高料面与测量参考点之间的最小距离。

底部盲区是指缆绳最底部附近无法精确测量的一段距离。

顶部盲区和底部盲区之间是有效测量距离。

注意：只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。

安装指南

下述的安装指南适用于缆式和杆式探头测量固体颗粒料和液体物体。同轴管式探头只适用于液体物体。

安装位置：

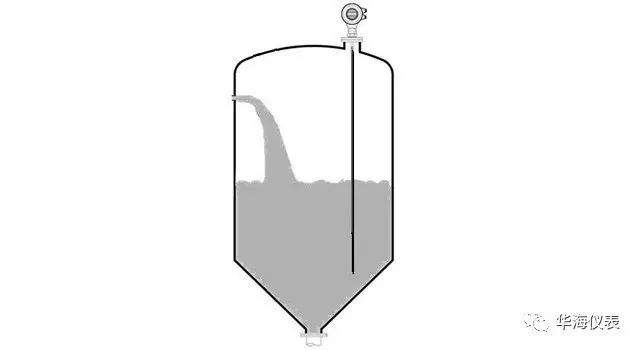

尽量远离出料口和进料口。

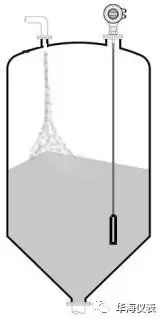

对金属罐和塑料罐，在整个量程范围内不碰壁。如果是金属罐，物位仪表不要安装在罐的中央。建议安装在料仓直径的1/4处。

缆式探头或杆式探头离罐壁最小距离不小于30厘米。

探头底部距罐底大约30mm。

探头距罐内障碍物最小距离不小于200mm。

如果容器底部是锥型的，传感器可以安装

罐顶中央，这样可以一直测量到罐底。

下图为杆式雷达安装图，主要用于液体液位的测量。

特点：

可以测量介电常数大于等于1.4的任何介质。

一般用于测量粘度≤500cst而且不容易产生粘附的介质。

杆式雷达**量程可以达到6米。

对蒸汽和泡沫有很强的抑制能力，测量不受影响。

对于介电常数比较小的液体物料可以采用双探杆式测量方式，以保障良好的准确测量。

安装方法

合理安装能确保仪表长期可靠而精确的测量

仪表可采用螺纹连接，螺纹的长度不要超过150mm，还可以采用在短管上安装。理想的短管直径小于150mm，高度小于150mm，若安装于较长的短管上，应底部固定缆绳或选用对中支架以避免缆绳与短管末端接触。

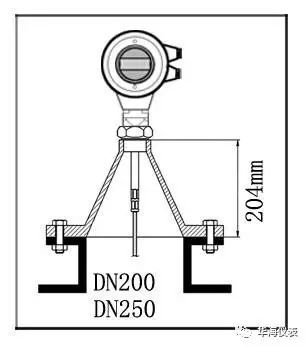

dn200或dn250的安装于短管内安装

当仪表需要安装于直径大于200mm短管时，短管内壁产生回波，在介质介电常数低的情况下会引起测量误差。因此，对于一个直径为200mm或250mm的短管，需要选一个带“喇叭接口”的特殊法兰。尽量避免安装在直径大于250mm的短管上。

在塑料罐上安装

注意！

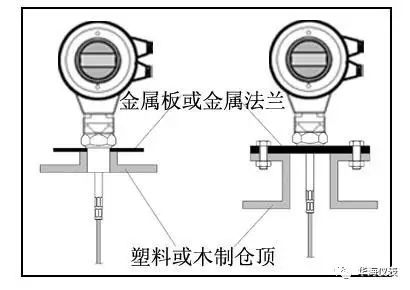

无论是缆式或杆式若想仪表工作正常，过程连接表面应为金属。当仪表装在塑料罐上时，若罐顶也是塑料或其它非导电材质时，仪表需要配金属法兰，若采用螺纹连接，需配一块金属板。

测量液体时的安装指导

下述安装指导适用于杆式和缆式探头，管式探头测量与安装方式无关。

安装位置

● 距离罐壁的距离建议为罐直径的1/6－1/4(至少300mm，混凝土罐至少400mm)

● 不要安装在金属罐中间

● 不要装在下料口处

● 选择探头长度时，注意探头底部距罐底约大于30mm

● 注意介质温度

罐内障碍物

● 安装时注意探头距离障碍至少200mm

干扰的祛除

● 干扰回波抑制：软件可实现对干扰回波的抑制，从而达到理想测量效果

● 旁通管及导波管（仅适用于液体）对于粘度不打于500cst，可采用旁通管，导波管或管式来避免干扰。

液体标准安装

对于粘度≤500cst且不易产生粘附的介质，管式探头是**方案，其特点如下：

● **的可靠性

● 可用于介电常数大于等于1.4的任何介质，测量与介质的导电性无关

● 罐内障碍物及短管尺寸不影响测量

● 比杆式探头能承受的横向压力高

● 对于高粘度的介质，建议使用杆式探头

仪表在卧罐及立罐上的安装

● 管式探头及杆式探头最长可到6米对于测量距离超过6米的罐，可选用8mm缆式探头

● 安装及固定方式同固体粉仓测量

● 对距罐壁的距离无限制，只要避免探头接触罐壁即可

● 如果罐内障碍物比较多或过于靠近探棒时，请选用管式探头

腐蚀性介质测量

● 如果测量腐蚀性介质，可选用杆式探头套一个塑料套管进行测量

调试

可以通过三种方式调试：

● 通过显示调整模块nypm

● 通过调试软件nysoft

● 通过hart手持编程器

现场编程模块（nypm）

nypm编程器由6个按键和一个液晶显示屏，可以显示调整菜单和参数设置。其功能相当于一个分析处理仪表。

通过nysoft软件调试

雷达传感器都可以通过软件进行调试。采用nysoft软件进行调试，需要一个仪表connectcat驱动器。

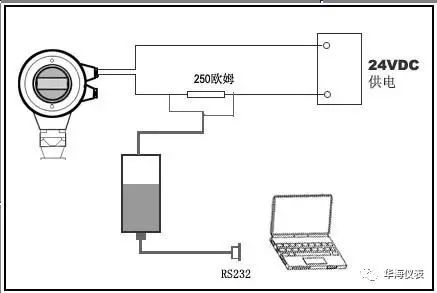

使用软件调试的时候，给雷达仪表加电24vdc，同时在连接hart适配器前端加一个250欧姆的电阻。如果一体式hart电阻（内部电阻250欧姆）的供电仪表，就不需要附加外部电阻，这时候hart适配器可以和4…20ma线并联。

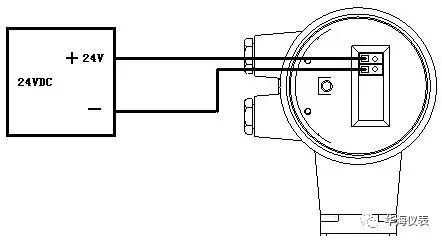

接线方式

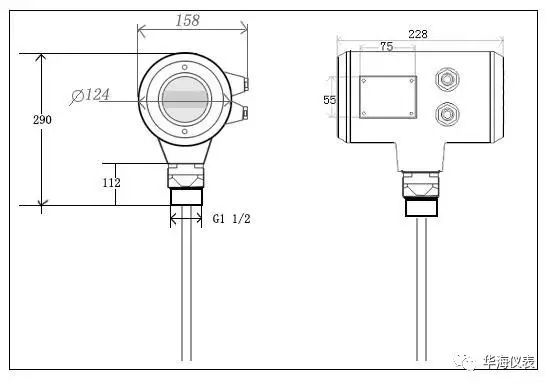

仪表尺寸
