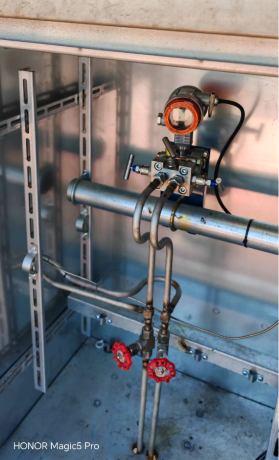

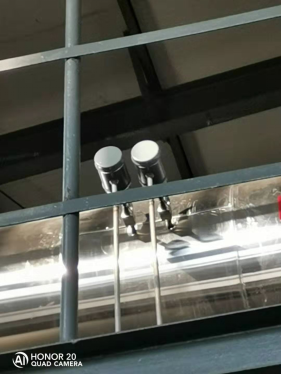

图中为现场使用分体式孔板流量计

现场故障现象为差压变送器超量程

现场情况检查：现场流量计安装前后直管段满足条件，冷凝罐导压管安装没问题。查看变送器零点，零点未漂移，量程和计算书一致。查看导压管没有泄露地方。对排污阀排污发现负压测出水量少且压力很小。保持负压测排污阀打开状态，水排空之后没有蒸汽排出。

现场情况分析：负压测导压管堵塞。

现场解决、建议：因为可以排出一部分水，判断不是三阀组堵塞。所以从一次阀开始排查。关闭一次阀门，拆开一次阀后接头，轻开一次阀，看蒸汽是否排出。若蒸汽可以排出，则一次阀后的导压管堵塞，需要通开或者更换导压管，如果没有蒸汽排出，则一次阀或者传感器取压孔堵塞。需停气后进行操作。

关于现场故障现场产生的可能：差压式流量计变送器超量程或者超下限，可能产生这种现象的主要原因为，变送器故障、导压管堵或漏、传感器开孔与实际流量不匹配。
