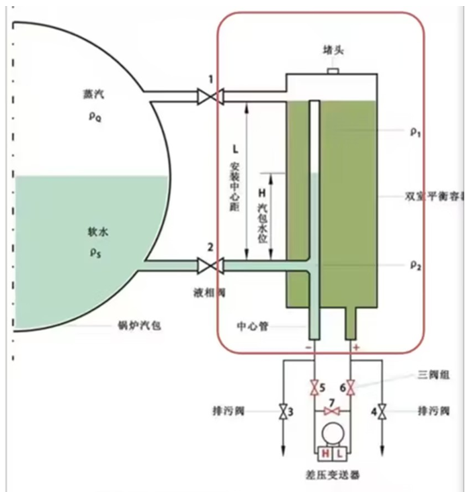

为什么使用平衡容器

1、解决高温高压带来的安全性问题

介质条件苛刻：锅炉汽包内部是高温（可达300-500℃）、高压（10-20mpa甚至更高）的饱和水和饱和蒸汽。如果直接在此位置安装变送器或普通液位计，仪表极易损坏，且存在泄漏爆炸风险。

2、将“看不见的液位”转化为“稳定的差压信号”

密闭不透明：汽包是密闭钢制容器，无法直接观察内部液位。而差压变送器是一种成熟、可靠、可远传的工业测量仪表。

3、克服饱和水/蒸汽密度变化的影响

密度不均导致严重误差：汽包内是饱和状态，水和蒸汽的密度随压力、温度变化很大。普通差压法如果直接连通汽包，会因水和蒸汽密度不稳定而无法得到真实液位。

1、差压变送器高压侧接平衡容器－（细管处）。低压侧接＋（冷凝液处）

2、变送器负迁移100%

大管径测风量

外贴超声波流量计

常见故障与金沙js1005线路的解决方案

故障观察方式吗m90信号强度 m91传输比 m92声速  m93时差

信号弱或没有信号（主界面显示h 上面一个或几个异常）

主要原因：此问题最为普遍，根源在于超声波信号通道受阻。可能的原因包括探头与管道接触不佳（如油漆铁锈未除、管道不平、焊缝处）、信号衰减（如管径过大与探头不匹配、管壁结垢严重或材质不佳），管道内流场不稳定，以及耦合剂干涸老化，线缆问题、接地问题等。

金沙js1005线路的解决方案：首先彻底清除管道表面，保证探头与光滑表面垂直紧密贴合，必要时更换或充填专用耦合剂。对信号衰减严重的情况，可改用“z”型（插入式）探头。同时应检查并移开探头至无套管、无玻璃纤维的管段，并排空管路积水。

电源功率问题

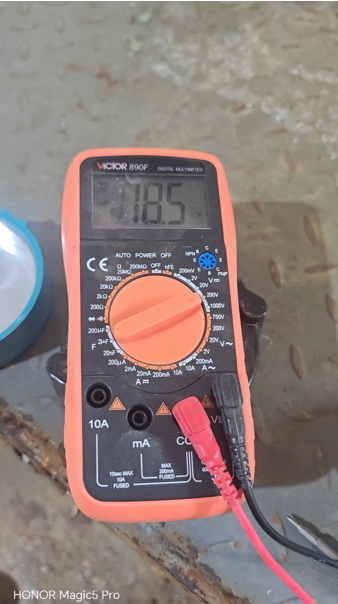

最近越来越常见的一个现场问题仪表供电电压低于20v

核心公式：

p = u × i

功率 = 电压 × 电流

举例：

dcs 卡件输出 24v，**能提供 0.025a（25ma），则这个回路的 **功率 = 24 × 0.025 = 0.6w。

功率为什么“不够”？

1. 功率由电压和电流共同决定

dcs 卡件的输出能力是有限的，通常限制的是 **电流（比如每路 25ma）或 总功率（比如整块卡件** 5w）。

如果一台仪表正常工作时需要 0.5w，24v 下电流 = 0.5÷24 ≈ 0.0208a = 20.8ma，卡件能提供 25ma，没问题。

如果一台仪表启动瞬间需要 1w，电流 = 1÷24 ≈ 41.7ma，超过了卡件能力，电压就会被拉低，仪表可能重启或无法工作。

具体解决办法

方案一：临时减负（只是为例验证问题）

做法：将同一 dcs 卡件上的一部分仪表断开（或移到其他空闲卡件），只保留有问题的几台。

效果：如果我们的仪表恢复正常，说明原卡件功率确实不足。

方案二：仪表改外供电（最推荐，注意，有时使用dcs自带的备用电源，实际效果并不好）

做法：

仪表不再从 dcs 卡件取电，而是使用 独立的 24v dc 电源（例如导轨电源）。

4-20ma 信号仍然送到 dcs 卡件输入端（注意：此时 dcs 卡件应设置为 无源输入 模式，或加隔离器）。

电磁流量计空管问题

现场遇见电磁流量计，测量丙烯酸。多台反应釜管路，前一天使用其他反应釜，电导率很高，空管值为零，滴加上使用，流量很稳定。

第二天使用另外一台反应釜发现的问题是流量计会瞬间归零或或者掉到很小的数值，检查流量计表头传感器没什么问题。

介质：丙烯酸水溶液

工艺：发现这个反应釜和前一个反应釜工艺的**区别在于。之前的反应釜的丙烯酸是从搅拌釜里面直接打过来的，而搅拌釜是在滴加之前才停下来。而这个反应釜使用的丙烯酸是前一天晚上从搅拌釜打到计量罐内，然后使用的。

这里面发现两个问题

1、纯丙烯酸本身电导率很低

2、丙烯酸水溶液易分层

流量计为什么没有空管报警？空管报警是有反应时间的。
