质量流量计安装注意事项：

确保无应力，减少外部的机械振动及流体过程中的冲击影响质量流量计性能，流量计两端固定支撑流量计法兰与管道法兰连接时，要均匀拧紧螺栓

确保无固形物或气泡，避免测量管过早磨损使测量产生误差，在流量计上游装过滤器或气体分离器等保护装置。

多台质量流量计接近地并联安装，特别是装在同一支撑架上时，测量管振动会使质量流量计间发生共振相互影响，产生干扰而引起异常振动，严重时使仪表无法工作。

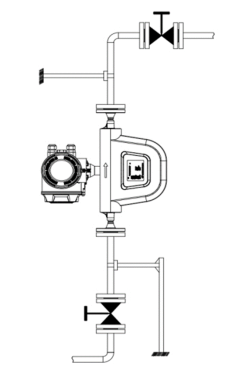

安装方式：测量液体介质，通常建议使用旗式安装，且流向从下而上。如果是一些高粘度液体、高温流体、液固或者气固等一些需要经常性排空管道的介质必须采用此方法。

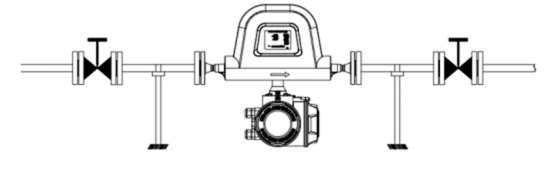

如果条件不满足上述安装方式，液体可以采用如下图的水平安装方式，可以确保液体介质中的气体排出测量管。

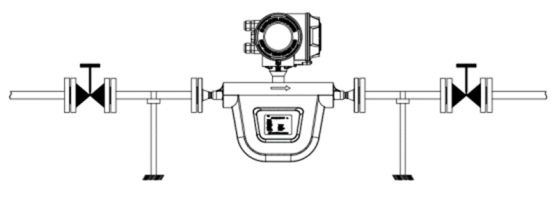

气体可以采用如下图的水平安装方式，可以确保气体介质中的液体排出测量管。

质量流量计的调试

安装后，需要观察质量流量计的原始流量与相位差是否问题，判断是否安装有问题。

调零：

首先打开流量计的上游阀，然后缓慢打开下游阀，最后关闭旁路

阀。注意观察显示器状态指示灯状态及指示的过程变量值。

对于具有磨损性的浆料，要控制其流速小于3m/s

对于浓硫酸，要控制其流速小于3m/s。

·调零操作步骤

1.接通流量计电源，允许流量计预热约20分钟；

2.使被测流体通过传感器直到传感器温度接近正常的工艺温度；

3.关闭传感器下游的截流阀

4.确保传感器达到满管状态；

5.确保被测流体已经完全停止流动；

进行调零操作，结束后观察零点是否准确与稳定。

注:如果传感器零点标定不正确就会导致不精确的测量结果。

精度校验：

如果现场需要进行实流称重比对流量计，需注意：

称的精度

每一次的瞬时流量应该在流量计的测量区间内或者和实际使用时的瞬时流量接近

每一次称重的质量应该越大越好或者接近实际使用时一次通介质的质量。

管道内剩余介质每次应该一致。

每一次通过的应为同一种介质

质量流量计现场常见问题

零点不稳：管道有震动或者流量计安装受应力

零点偏移：管段内壁有附着物。管道内壁有附着物、管道内部气泡聚集。管道内有固形物沉淀或者气泡析出。不是按照实际温度进行的标零。

驱动超限报警：仪表受应力。介质内部含有气泡或者固形物。强震动。信号干扰。
