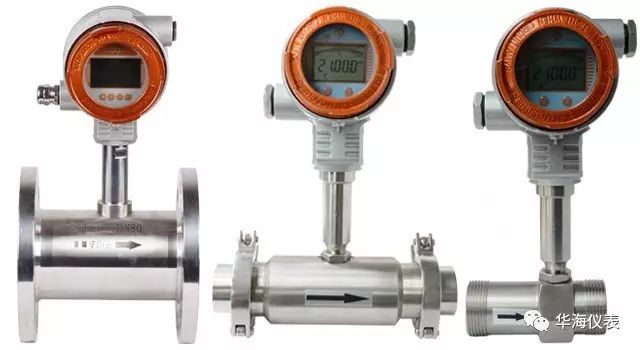

简单易懂！浅析涡轮流量计的原理及使用 -js555888金沙

1.高精确度，一般可达±1%r、±0.5%r，高精度型可达±0.2%r；

2.重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；

3.就地显示，瞬时流量和累积流量

4.输出脉冲频率信号，4-20ma，485通讯

5.可获得很高的频率信号，信号分辨力强；

6.范围度宽，中大口径可达1：20，小口径为1：10；

7.结构紧凑轻巧，安装维护方便，流通能力大；

8.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；

9.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；

10.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便

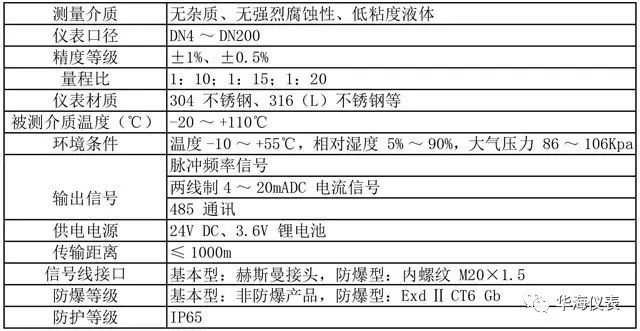

1、技术参数

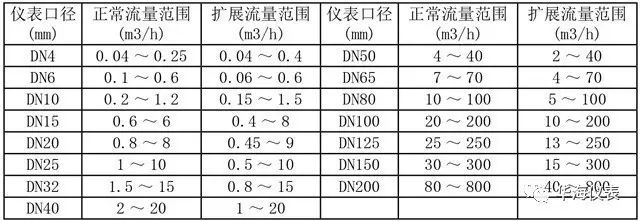

2、口径流量对照表

1、外形尺寸示意图

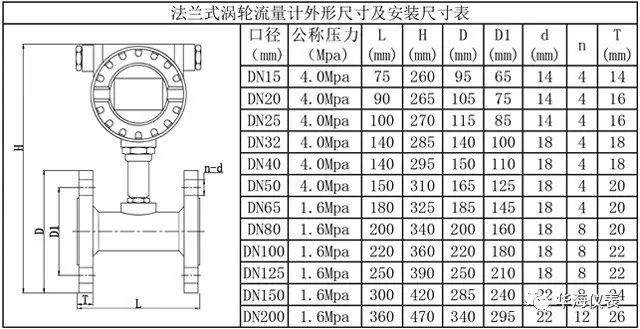

1.1、法兰连接式

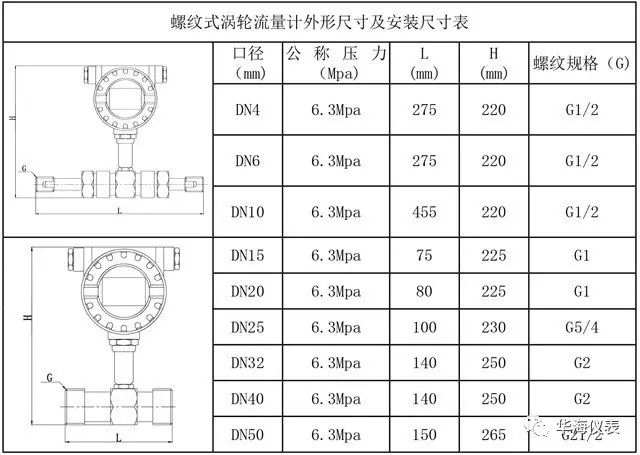

1.2、螺纹连接式

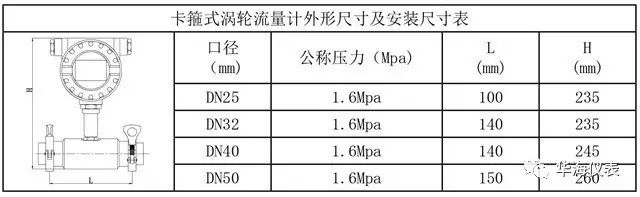

1.3、卡箍连接式

2、安装示意图

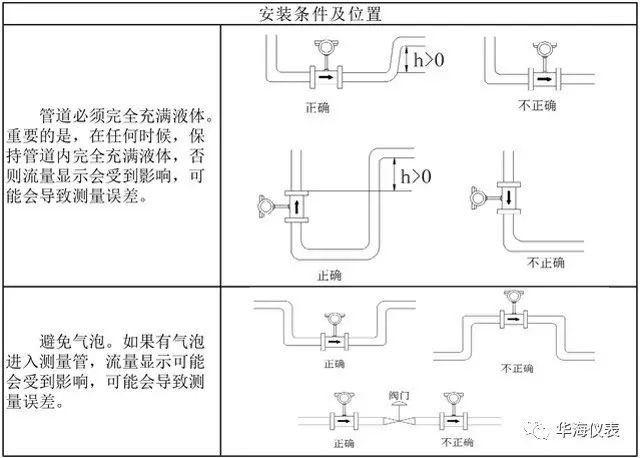

2.1、安装条件及位置

2.2、安装场所和要求

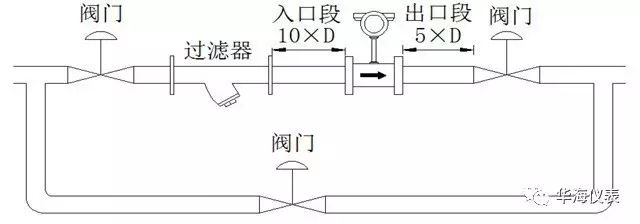

(a)涡轮流量计典型安装管路系统图（见图1）

图 1 涡轮流量计典型安装管路系统图

(b) 管道安装注意事项

1 传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。

2 水平安装传感器要求管道不应有目测可察觉的倾斜（一般在 5°以内），垂直安装传感器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀（见图 1），测量时要确保旁通管无泄漏。

3 在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确

认管道内清扫干净后，再正式接入传感器。

4 若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有气体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

5 若传感器安装位置位于管线的低点，为防止流体中杂质沉淀滞留，应在其后的

管线装排放阀，定期排放沉淀杂质。

6 传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

被测流体若为易气化的液体，为防止发生气穴，影响测量精确度和使用期

限，传感器的出口端压力应高于公式5计算的最低压力p min

p min =2△p 1.25 pvpa 公式5

式中 p min ——最低压力，pa；

△p——传感器**流量时压力损失，pa；

pv——被测液体最高使用温度时饱和蒸汽压，pa。

流量调节阀应装在传感器下游，上游侧的截止阀测量时应全开，且这些阀门

都不得产生振动和向外泄漏。对于可能产生逆向流的流程应加止回阀以防止流体

反向流动。传感器应与管道同心，密封垫圈不得凸入管路。液体传感器不应装在水平管线的最高点，以免管线内聚集的气体（如停流时混入空气）停留在传感器处，不易排出而影响测量。传感器前后管道应支撑牢靠，不产生振动。对易凝结流体要对传感器及其前后管道采取保温措施。

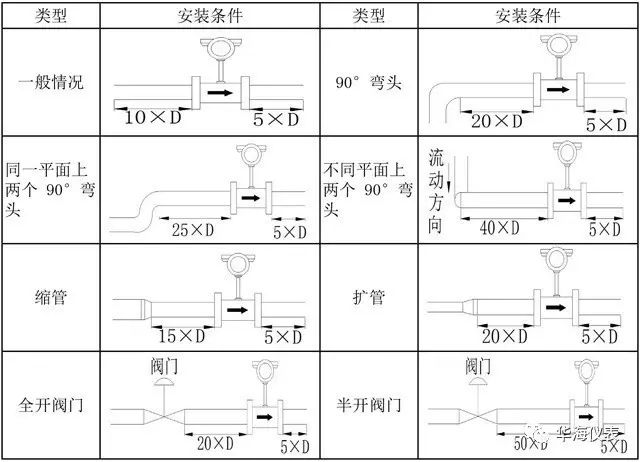

2.3、安装直管段的要求

直管段长度涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为

充分发展湍流，因此要根据传感器上游侧阻流件类型配备必要的直管段或或整流器，要求入口段和出口段直管段长度。

若上游侧阻流件情况不明确，一般推荐上游直管段长度不小于20d，下游直管段长度不小于5d，如安装空间不能满足上述要求，可在阻流件与传感器之间安装流调整器。传感器安装在室外时，应有避直射阳光和防雨淋的措施。
